Mapa Mental sobre Geotecnologias e Sensoriamento Remoto conceitos e aplicações principais
Transcrição do Mapa Mental sobre Geografia e Geotecnologias
Sensoriamento Remoto
Coleta e análise de radiação
Fontes de energia
Tipos:
Naturais
Luz do sol (calor)
Artificiais
Flash (máquinas fotográficas), radares, etc.
Órbita
É o
Caminho seguido por um satélite
Continue lendo…
Sensores e satélites
cada
Resolução
tem um
Componente
Parâmetro correspondente
São projetados em
Órbitas específicas
Espacial
Tamanho do pixel
Temporal
Frequência de Passagem
Espectral
Número de bandas
Radiométrica
Níveis de Cinza
Sensores
São usados para a
Coleta e registro
de
Energia refletida ou emitida
Objetos com sensores
Drones
Satélites, etc
Mapa Mental sobre Sensoriamento Remoto com conceitos de GPS e SIG
Transcrição do Mapa Mental sobre Sensoriamento remoto
Sensoriamento remoto é o conjunto de técnicas de captação e registro de imagens a distância por meio de diferentes sensores. As imagens obtidas podem revelar muitos dos elementos geográficos da superfície terrestre.
As primeiras imagens aéreas da superfície da Terra foram tiradas de balões, ainda no século XIX. Mas o sensoriamento remoto só se desenvolveu a partir da Primeira Guerra Mundial.
Continue lendo…
A utilização de satélites para sensoriamento remoto apresenta outra grande vantagem: a de registrar a sequência de eventos ao longo do tempo. Imagens de uma mesma região podem ser registradas em intervalos regulares de tempo, o que permite observar e prever a ocorrência de muitos fenômenos. O exemplo mais conhecido é a previsão do tempo.
Há ainda diversas animações feitas por intermédio de imagens dos satélites, como as que mostram a formação e o deslocamento de um furacão, o uso do solo urbano ou rural e o desmatamento de florestas. Os incêndios florestais, a expansão urbana e a poluição das águas são outros fenômenos registrados dessa maneira.
Os satélites cumprem órbitas fixas e estão dispostos de modo que, de qualquer ponto da superfície terrestre ou próximo a ela, é possível receber ondas de rádio de pelo menos quatro deles. O equipamento que recebe essas ondas – chamado de receptor GPS. Portanto, além do uso militar, esse sistema de posicionamento tem muitas utilidades civis.
O surgimento do avião no início do século XX significou uma nova etapa para o mapeamento da superfície terrestre, pois as câmeras passaram a ser acopladas nas aeronaves, possibilitando captar imagens em maiores altitudes. Dessa forma, pode-se tirar e enviar continuamente imagens da superfície terrestre em tempo real.
SISTEMA DE POSICIONAMENTO GLOBAL (GPS)
O sistema de posicionamento global (GPS) foi desenvolvido no contexto da Guerra Fria. Resultado da corrida armamentista entre os Estados Unidos e a extinta União Soviética.
Evidenciando seu enorme potencial estratégico-militar, os alvos a serem atingidos pelas Forças Armadas norte-americanas, fixos ou móveis, puderam ser localizados com grande precisão pelo GPS. Da mesma forma, os chamados mísseis teleguiados, lançados de aviões ou embarcações de guerra, eram orientados por esse sistema de posicionamento. Além de utilizado militarmente, o GPS é empregado para orientar a navegação aérea e a marítima.
SISTEMA DE INFORMAÇÃO GEOGRÁFICA (SIG)
Os sistemas de informação geográfica (SIGs) também exemplificam as enormes possibilidades de coletar e processar dados sobre a geografia do planeta, geradas pela utilização da informática.
Os SIGs são o resultado da utilização conjunta de mapas digitais e de bancos de dados informatizados. Esses sistemas permitem coletar, armazenar, processar, recuperar, correlacionar e analisar diversas informações sobre o espaço geográfico, gerando grande diversidade de mapas e gráficos para necessidades específicas.

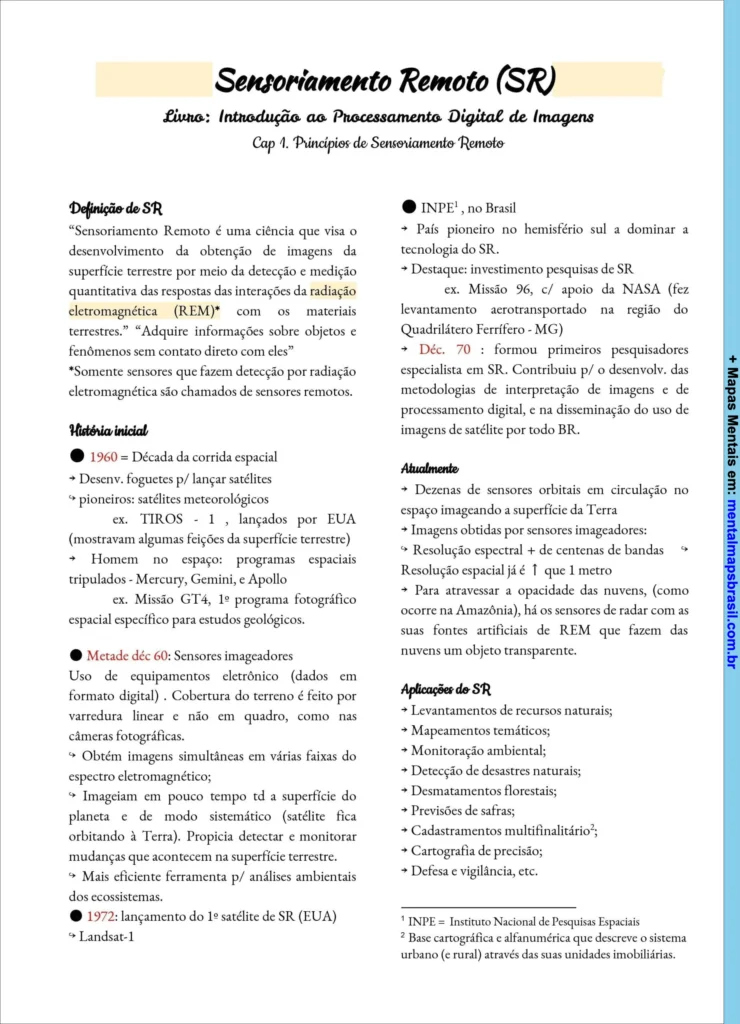

Mapa Mental sobre Sensoriamento Remoto e suas Aplicações
Transcrição do Mapa Mental sobre Sensoriamento Remoto (SR)
Livro: Introdução ao Processamento Digital de Imagens
Cap. 1: Princípios de Sensoriamento Remoto
Definição de SR
“Sensoriamento Remoto é uma ciência que visa o desenvolvimento da obtenção de imagens da superfície terrestre por meio da detecção e medição quantitativa das respostas das interações da radiação eletromagnética (REM) com os materiais terrestres.”
“Adquire informações sobre objetos e fenômenos sem contato direto com eles”
Somente sensores que fazem detecção por radiação eletromagnética são chamados de sensores remotos.
Continue lendo…
História Inicial
- 1960 = Década da corrida espacial
- Desenvolvimento de foguetes para lançar satélites
- Pioneiros: satélites meteorológicos
- TIROS-1, lançado pelos EUA (mostravam algumas feições da superfície terrestre)
- Homem no espaço: programas espaciais tripulados – Mercury, Gemini e Apollo
- Ex.: Missão GT4, 1º programa fotográfico espacial específico para estudos geológicos.
- Metade da década de 60: Sensores imageadores
- Uso de equipamentos eletrônicos (dados em formato digital).
- Cobertura do terreno feita por varredura linear e não em quadro, como nas câmeras fotográficas.
- Obtêm imagens simultâneas em várias faixas do espectro eletromagnético.
- Imageiam em pouco tempo toda a superfície do planeta e de modo sistemático (satélite fica orbitando a Terra).
- Proporciona detecção e monitoramento de mudanças que acontecem na superfície terrestre.
- Mais eficiente ferramenta para análises ambientais dos ecossistemas.
- 1972: lançamento do 1º satélite de SR (EUA)
- Landsat-1
INPE1, no Brasil
- País pioneiro no hemisfério sul a dominar a tecnologia do SR.
- Destaque: investimento em pesquisas de SR
- Ex.: Missão 96, com apoio da NASA (fez levantamento aerotransportado na região do Quadrilátero Ferrífero – MG).
- Década de 70: formou primeiros pesquisadores especialistas em SR.
- Contribuiu para o desenvolvimento das metodologias de interpretação de imagens e de processamento digital, e na disseminação do uso de imagens de satélite por todo Brasil.
Atualmente
- Dezenas de sensores orbitais em circulação no espaço imageando a superfície da Terra.
- Imagens obtidas por sensores imageadores:
- Resolução espectral + de centenas de bandas
- Resolução espacial já é de 1 metro
- Para atravessar a opacidade das nuvens (como ocorre na Amazônia), há os sensores de radar com suas fontes artificiais de REM que fazem das nuvens um objeto transparente.
Aplicações de SR
- Levantamentos de recursos naturais
- Mapeamentos temáticos
- Monitoramento ambiental
- Detecção de desastres naturais
- Desmatamentos florestais
- Previsões de safras
- Cadastramento multifinalitário2
- Cartografia de precisão
- Defesa e vigilância, etc.
1 INPE = Instituto Nacional de Pesquisas Espaciais
2 Base cartográfica e alfanumérica que descreve o sistema urbano (e rural) através das suas unidades imobiliárias.
Mapa Mental sobre Princípios do Sensoriamento Remoto e Radiação Eletromagnética
Transcrição do Mapa Mental sobre os Princípios de Sensoriamento Remoto
Radiação Eletromagnética (REM)
● Dualidade do comportamento da sua natureza: onda e energia.
→ Partícula carregada eletricamente gera um campo elétrico em torno de si e o movimento dessa partícula tbm gera, um campo magnético
→ Uma onda eletromagnética é a oscilação dos campos Elétrico e Magnético. Esses campos não se separam.
→ A onda propaga no vácuo, na velocidade da luz (c= 299.292,46 km/s ou aprox. 300.000 km/s)
Continue lendo…
Unidades
→ REM é medida pelo comprimento de onda (λ)
↪ µm (1 micro ou µ= 10^-6m) – micrometro
↪ nm (1 nano ou n = 10^-9m) – nanometro
Interação Macroscópica da REM c/ os objetos
Nas imagens de SR a interação macroscópica é a resposta da intensidade com que um objeto reflete a REM em razão do tamanho da onda e a textura da superfície do objeto.
● Textura = rugosidade topográfica da superfície
↪ Reflectância especular (a): textura lisa, raio incidente refletido no sentido oposto com o mesmo ângulo
↪ Reflectância difusoras (b): textura rugosa, raios refletidos espalhados em todas as direções. A radiação volta ao sensor
Modelo ondulatório
Melhor p/ os grandes λ das micro-ondas das imagens de radar, que são obtidas com λ > 3,0 cm.
Ex. Imagem de radar:
Alvos escuros = superf especulares (h < λ) (água e solo gradeado). Nenhuma radiação voltou ao sensor para ser registrada.
Modelo corpuscular
→ A energia da onda, ao atingir a superfície dos materiais, faz trocas de energia. P/ isso a REM incidente deve ser em parte absorvida pelos elétrons ou moléculas → muda elétron p/ um orbital de maior energia, ou aumenta vibração molecular.
→ A REM não absorvida é refletida para o sensor
→ Explica melhor pequenos λ
E = hc/λ
E = energia
h = constante de Planck (6,624×10^-34 Joules.seg)
→ Os λ menores transportam, maiores qtd de energia. P/ cada λ há uma qtd específica de energia, e sempre a mesma quantidade.
Interação Microscópica da REM com os objetos
→ Ocorre nos níveis microscópicos dos átomos e moléculas. É dependente da constituição química (atômica/molecular) do material.
→ Materiais de ≠ composições têm absorções e reflectâncias ≠, e imagens em ≠ tons de cinza.
→ Energias da REM e as dos át. e moléc. são discretas = trocas de energia só ocorrem se a qtd de energia contida na REM for igual àquela necessária p/ mudar os níveis de energia dos át. ou moléc.
! Modelo ondulatório → relaciona c/ as propriedades texturais dos objetos. M. corpuscular → propries composicionais.
