Leis de Newton Mapas Mentais – Física

Mapa Mental sobre Leis de Newton com explicações e exemplos práticos

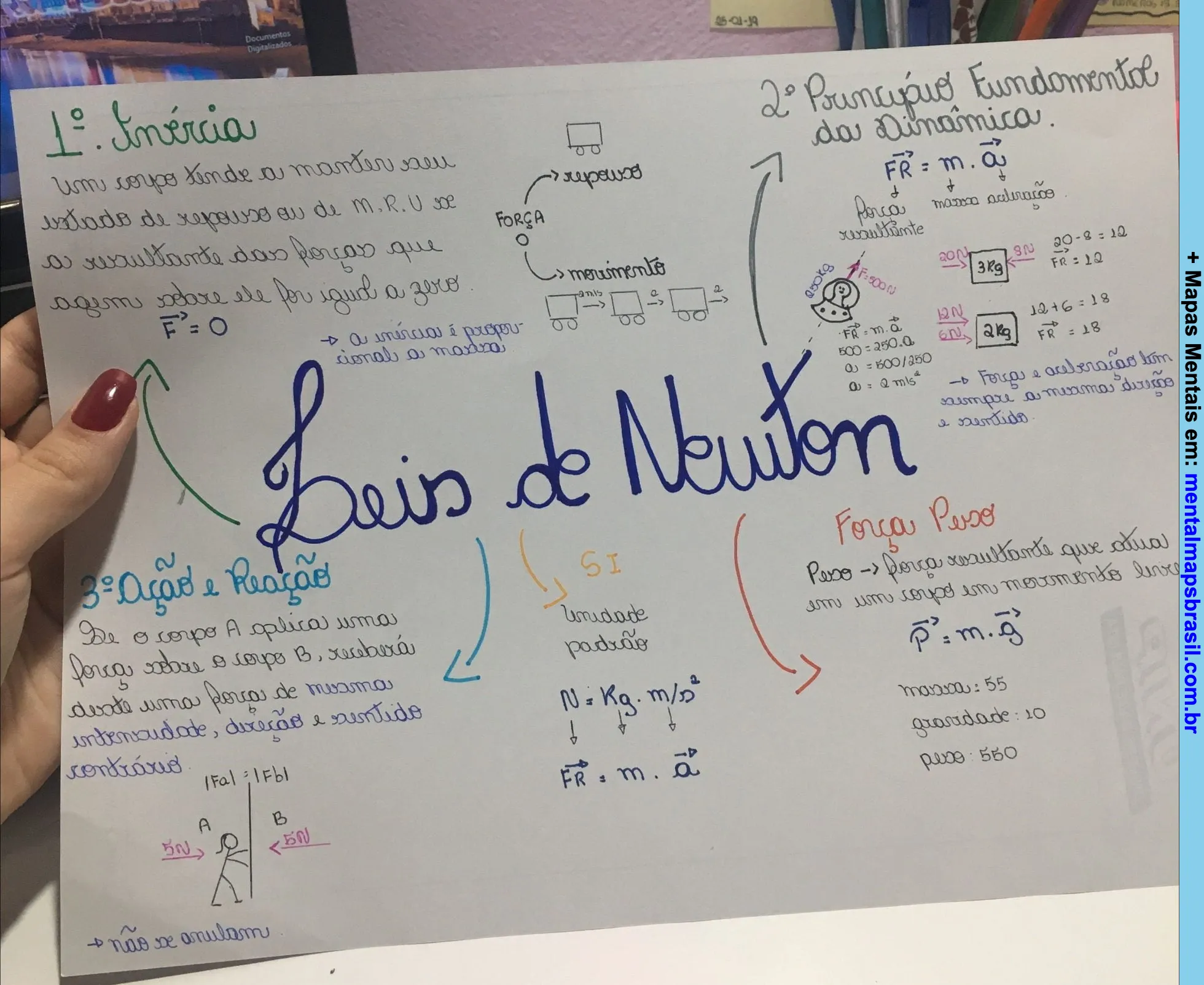

Mapa mental manuscrito sobre as Leis de Newton, abordando os princípios da inércia, dinâmica e ação e reação, com exemplos e fórmulas.

Transcrição do Mapa Mental sobre Leis de Newton

1º: Inércia
Um corpo tende a manter seu estado de repouso ou de M.R.U se a resultante das forças que agem sobre ele for igual a zero
F = 0
-> a inércia é proporcional a massa

repouso
força
movimento

2º Princípio fundamental da dinâmica
FR=m.a
Força resultante = massa x aceleração

Continue lendo…

Força
30 N 30 N
3 kg
20 – 8 = 12
F⃗ R : 12

12 N
6 N
2 kg
12 + 6 = 18
F⃗ R = 18

0 = 500 / 250
a = 0 m/s²

3º: Ação e Reação
Se o corpo A aplica uma força sobre o corpo B, receberá desta uma força de mesma intensidade, direção e sentido contrários
|Fa| = |Fb|
A -> 5 N B <- 5 N
-> não se anulam

SI
unidade padrão
N = Kg . m/s²
F⃗ R = m . a⃗

Força Peso
Peso -> força resultante que atua em um corpo sem movimento livre
p⃗ = m . g⃗

massa: 55
gravidade: 10
peso: 550

Compartilhe:

Mapa Mental sobre as Leis de Newton e seus Princípios Fundamentais

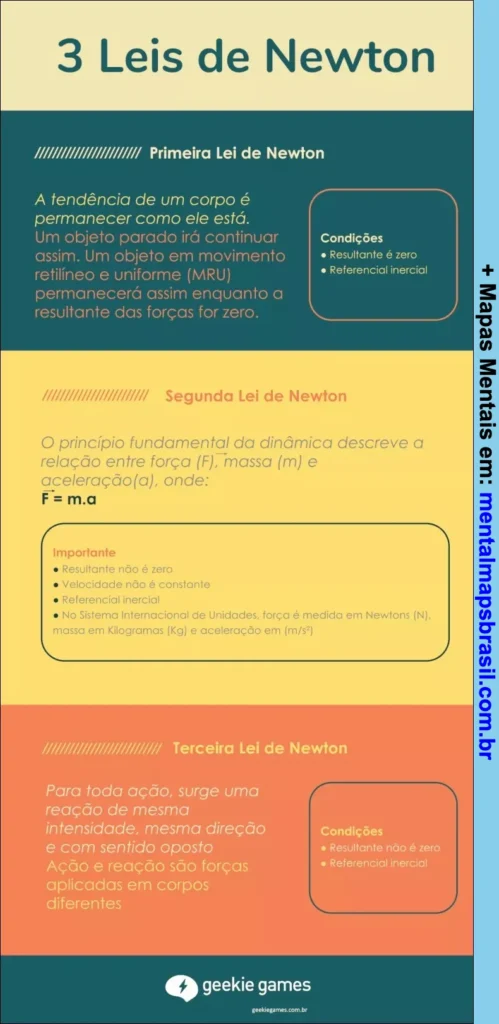

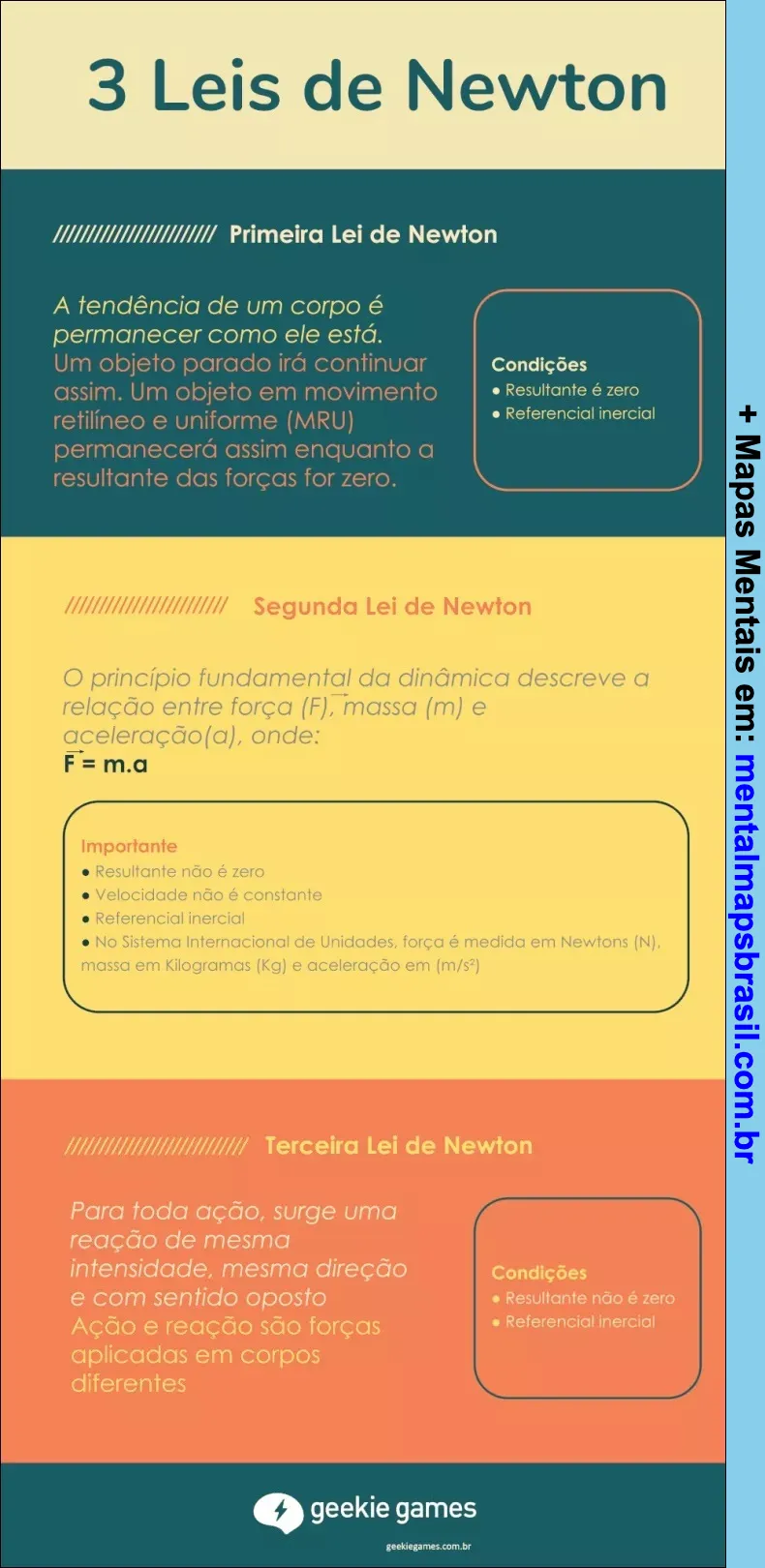

Mapa mental explicativo das três leis de Newton: princípio da inércia, princípio fundamental da dinâmica e ação e reação, com exemplos e fórmulas.

Transcrição do Mapa Mental sobre as LEIS DE NEWTON

PRINCÍPIO DA INÉRCIA
Primeira lei
Um corpo tende a manter seu estado de repouso ou MRU se a resultante das forças agente sob ele for nula.
F = 0
Inércia proporcional à massa.

Continue lendo…

AÇÃO E REAÇÃO
Terceira lei
Se um corpo A exerce uma força sobre um outro corpo B, então é exercido uma força de mesmo módulo e direção, mas de sentidos contrários.
Fab = -Fba
• Não se anulam
• (já que são em corpos diferentes)
• Não se equilibram

PRINCÍPIO FUNDAMENTAL DA DINÂMICA
Segunda lei
Estabelece a função entre a força aplicada a um corpo (F) e a aceleração por ele adquirida.
É a dependência física da força que se dá em relação a massa do objeto

F = m.a
F – Força N
m – Massa Kg
a – Aceleração m/s²

A força é um vetor, ou seja, possui módulo, direção e sentido
A direção e o sentido da aceleração serão as mesmas da força resultante

Compartilhe:

Mapa Mental sobre Segunda Lei de Newton: Princípio Fundamental da Dinâmica e Tipos de Forças

Mapa mental sobre a Segunda Lei de Newton, apresentando o princípio fundamental da dinâmica, tipos de forças, fórmulas, definições e exemplos práticos com ilustrações de força normal, peso e tração em diferentes situações.

Transcrição do Mapa Mental sobre a 2ª Lei de Newton

Princípio Fundamental da Dinâmica
FR = m.a
FR = Força Resultante [N]
m = massa [kg]
a = aceleração [m/s²]

A força resultante sobre um corpo é igual ao produto de sua massa por sua aceleração

Continue lendo…

a = ∆v/∆t
∆v = variação na velocidade [m/s]
∆t = intervalo de tempo [s]

Tipos de forças

  • Contato: Tração, Normal, Elástica
  • Distância: Peso, Elétrica, Magnética

Peso – Força de atração gravitacional
P = m.g
g – gravidade
g = 9,8 m/s²

Normal – Reação à compressão

Tração – Força exercida por cabos ou cordas

Compartilhe:

Mapa Mental sobre as Leis de Newton e os Fundamentos da Mecânica Clássica

Mapa mental sobre as três leis de Newton da mecânica clássica, apresentando os princípios da inércia, dinâmica e ação e reação.

Transcrição do Mapa Mental sobre LEIS DE NEWTON

ISAAC NEWTON E A MECÂNICA CLÁSSICA
Princípios Matemáticos da Filosofia Natural
PRIMEIRA LEI – PRINCÍPIO DA INÉRCIA
“Todo corpo tende a permanecer em repouso ou em movimento retilíneo uniforme, a menos que forças sejam aplicadas sobre ele”
SEGUNDA LEI – PRINCÍPIO FUNDAMENTAL DA DINÂMICA
“A força resultante aplicada em um corpo pode ser descrita como o produto entre a massa e a aceleração daquele corpo”
F = m·a

Continue lendo…

Quilograma (kg)
metro por segundo² (m/s²)
Newton (N)
TERCEIRA LEI – PRINCÍPIO DA AÇÃO E REAÇÃO
“Para toda força de ação, existe uma força de reação de mesma direção e módulo, mas sentido oposto”
F = -F

Compartilhe:

Mapa Mental sobre Segunda Lei de Newton: Força, Massa e Aceleração na Física

Mapa mental sobre a Segunda Lei de Newton, apresentando a fórmula F=m.a, suas variáveis, um exemplo numérico, condição de repouso e gráfico força versus aceleração. Inclui definições de força, massa, aceleração e velocidade."

Transcrição do Mapa Mental sobre Mapa Mental da 2ª Lei de Newton

Força em N
a = 2m/s²
4Kg F
F= 4.2= 8N

Se FR=0 → a=0
então Repouso ou MRU

F=m.a
massa em Kg
Inércia do corpo

F(N)
aceleração m/s²
a = V/t
V= velocidade
t= tempo

Compartilhe:
